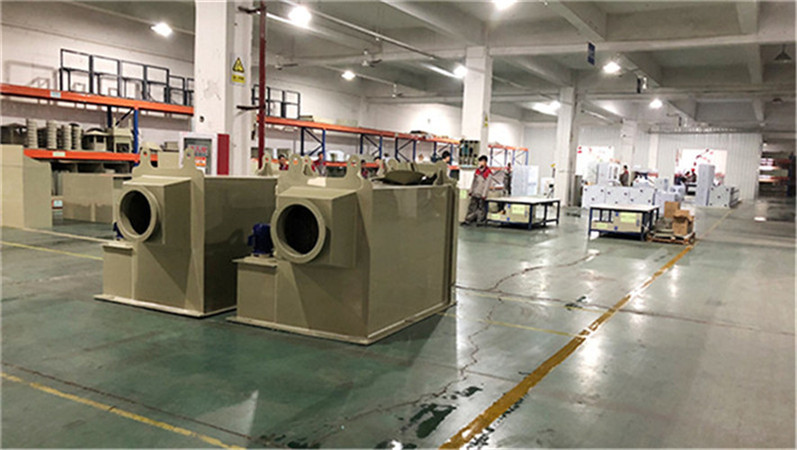

实验室通风台系统


  • 实验室通风台系统

实验室通风系统设计原则

1、根据大楼的结构特点,就近开设风井,划分排风和补风系统,管道系统做到“短、平、顺、直”,减小系统阻力,降低系统噪声;

2、排风和补风系统达到风量平衡,保持室内-5Pa—-10Pa的负压,防止有害气体的散溢,保证实验人员的身心健康;

3、夏天补冷风、冬天补暖风,保证室内温湿度的舒适性;


4、采用智能变频控制系统,达到操作方便、节能降噪的目的;

5、综合考虑各项因素,采用投资少、运行稳定、运行费用低、运行效果好的成熟工艺;

6、所选择的工艺必须满足现场条件,平面布置简洁、紧凑、少占地,并方便生产操作和维护维修;

7、非标设备应符合国家或行业相关规范,并保证性能稳定、外表美观;

8、在设计中充分考虑噪声、臭味等,防止二次污染的产生,不给周围环境造成新的污染;

9、处理设施具备冲击负荷能力,确保废气达标排放。


设计参数编辑

1、支管路内风速6~8m/s, 干管路内风速8~14m/s;

2、通风设备设计风量:

通风柜面风速:0.3~0.8 m/s,单台1200*800*2350通风柜设计风量1500m3/h,单台1500*800*2350通风柜设计风量1800m3/h,单台1800*800*2350通风柜设计风量2200m3/h,万向抽气罩面风速:≥0.35 m/s,万向抽气罩排风量150~350 m3/h,原子吸收罩面风速:≥0.35 m/s,排风量350~600 m3/h。

3、换气次数:

一般化学实验室的换气数:8~12次/小时

4、通风系统使用终端噪声≤62db。

5、风机采用耐腐蚀玻璃钢离心风机,系统采用变频控制,以达到节能和降噪的目的。


系统控制

(一)定风量系统控制

1、系统采用静压传感自动变频控制(或PLC编程控制),静压传感自动变频

控制可以根据开启通风设备的数量变化,将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率,使风机的抽风量与实际所需排风量相匹配,从而确保排风效果,达到节能节噪的效果;

2、每台通风柜安装一个电子风量调节阀,其控制开关和变频控制系统及风机联动,可实现单台或多台通风设备等不同工况下的控制。风量调节阀采用数显可调角度的电子风量调节阀,并且有记忆功能(即可以记住此次调节的角度,下次打开时仍然调到设计的角度)。

3、系统风阀和风机整体联锁,实现气流的有序流动,平衡系统风量,防止气流反串、倒流。


(二)变风量系统(VAV)控制

1、系统采用静压传感自动变频控制,静压传感自动变频控制可以根据开启通风设备的数量变化,将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率,使风机的抽风量与实际所需排风量相匹配,从而确保排风效果,达到节能节噪的效果;

2、每台通风柜安装一个文丘里变风量风阀,其控制开关和变频控制系统及风机联动,可实现单台或多台通风设备等不同工况下的控制。变风量调节阀门采用数显可调角度的文丘里风阀,并且有记忆功能(即可以记住此次调节的角度,下次打开时仍然调到设计的角度)。

3、系统风阀和风机整体联锁,实现气流的有序流动,平衡系统风量,防止气流反串、倒流。
